Handfest Fräsmaschine die Zweite - 3 Achs CNC Portalfräse

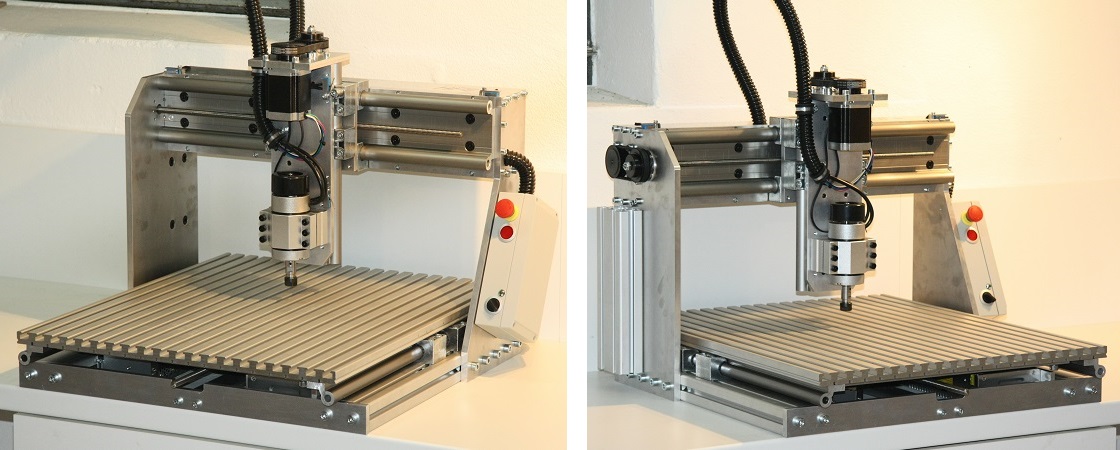

Dem Versprechen 'ein wesentlich ausgereifteres Exemplar' zu bauen, bin ich bei diesem Projekt ein gutes Stück näher gekommen. Ein High-End Produkt ist es aber nicht geworden, wir befinden uns weiterhin im Hobby Bereich.

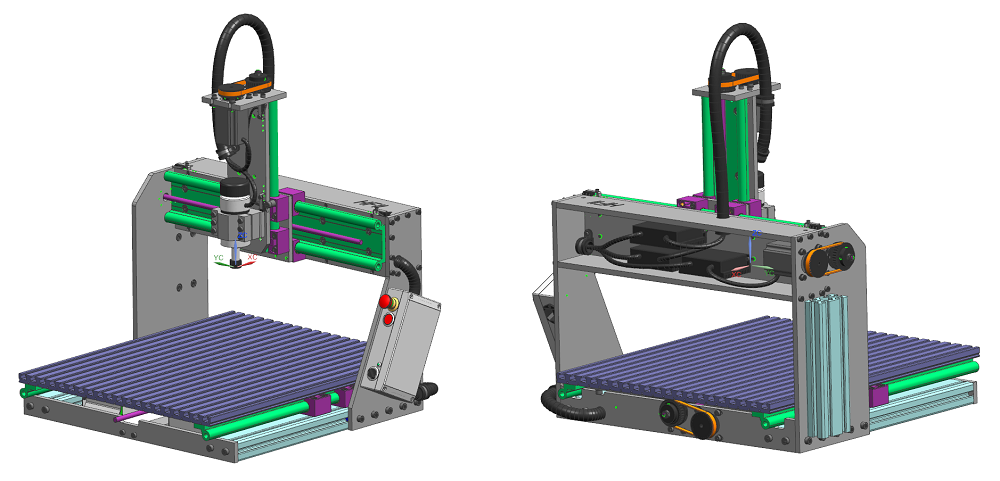

Konkret habe ich die Fräse nach folgenden Vorgaben konzipiert:
- Einfache Konstruktion zum 'leichten' Nachbauen
- Bauteilkosten 1000,- Euro
- Hohes Bearbeitungs- zu Bauraum Verhältnis
- Wartungsarm und Pflegeleicht
- Geringes Know-How zum Bau und Betrieb der Fräse erforderlich






Technische Daten:
- 3-Achs CNC Fräse
- X-Achse: 600mm Igus Einzelschiene WS-20
- Y-Achse: 550mm Igus Führungsschiene WS-20-80
- Z-Achse: 300mm Igus Führungsschiene WS-20-80
- effektiver Bearbeitungsraum: 470 x 410 x 165mm
- Frässpindel 400W Bürstenlos ER11
- Vorschub mit Igus Trapezgewinde 10x2
- Nema 23 Schrittmotor, 1,8° Schrittwinkel
- Schrittmotortreiber TB6600
- Steuersoftware LinuxCNC
- Gewicht 48 kg
- Genauigkeit min. 0,1mm (behaupte ich)


Alles zum Nachbauen:

 Zeichnungen - Daten - Bilder - Zeugs
