AVRISP mkII Programmieradapter mit USB-Hub

Nach vielen Versuchen hab ich mir schließlich ein AVRISP gegönnt und bin begeistert von dem Teil. Der Programmer ist echt fix. Außerdem kann ich damit über PDI auch die Xmegas programmieren.

Ein paar Nachteile hat er aber doch. Der AVRISP hat den 6-poligen Stecker, ich hab aber immer den 10-poligen Wannenstecker auf meinen Platinen verbaut. Außerdem gibt es kein Target-VCC. Das ist vor allem bei kleinen Spielereien eine nette Bequemlichkeit.

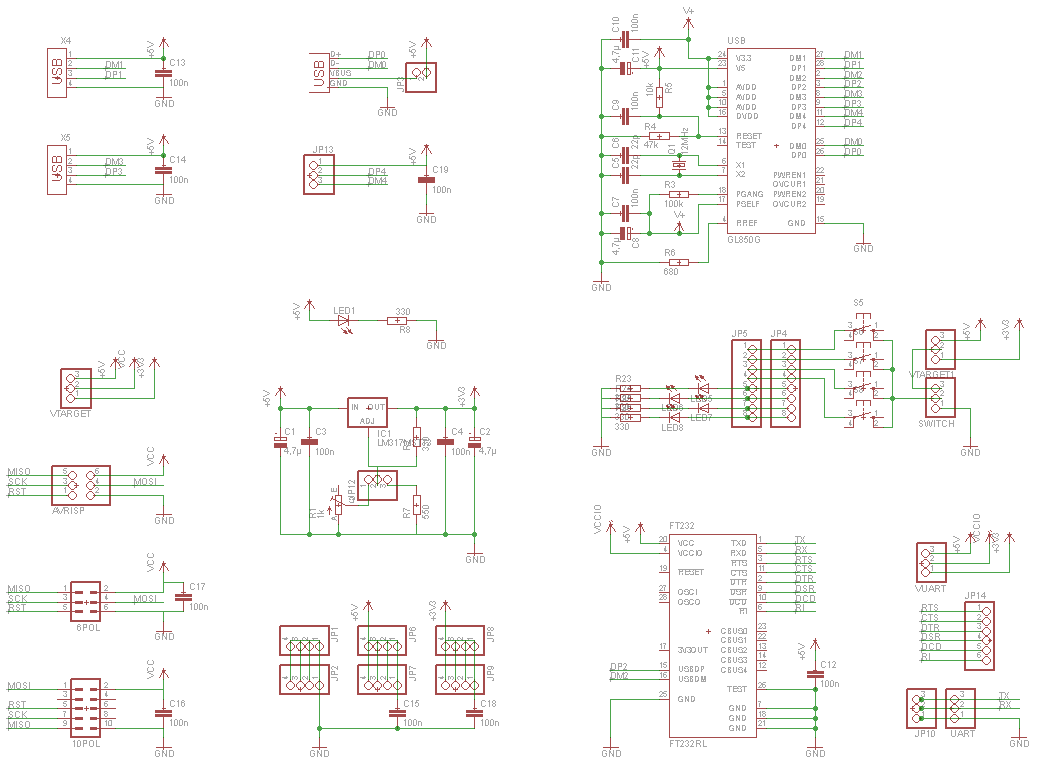

Da ich den FT232 (UART to USB) oft verwende, hatte ich ihn früher schon zusammen mit einem Programmer an einem USB Hub. Das wollte ich auf einer Platine haben. Also habe ich mir ein kleines Hub besorgt und dessen Schaltplan reverse engineert. Dazu habe ich noch ein paar LEDs und Taster auf die Platine gelegt.

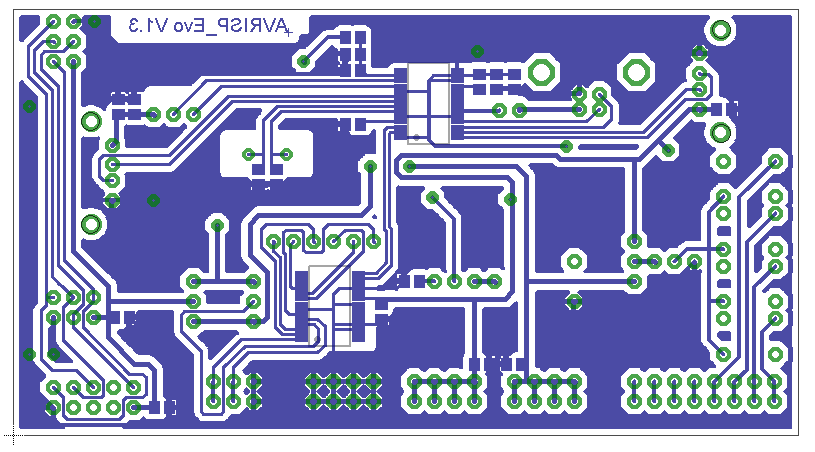

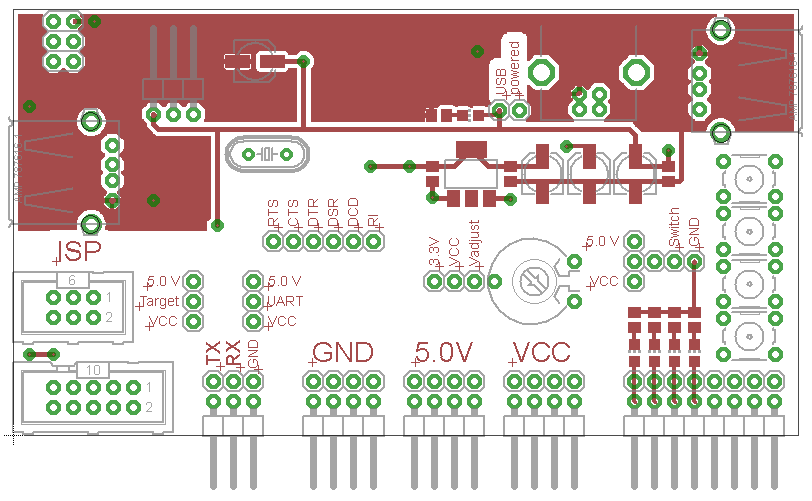

Beim Layout war mit die Erreichbarkeit der Pins wichtig. Also habe ich die ganze Breite einer Europlatine ausgenutzt.

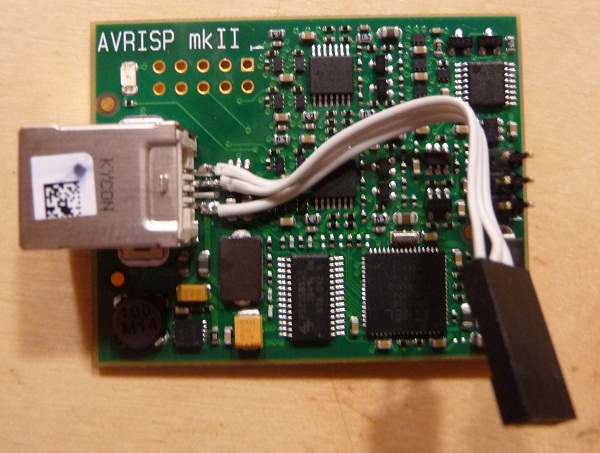

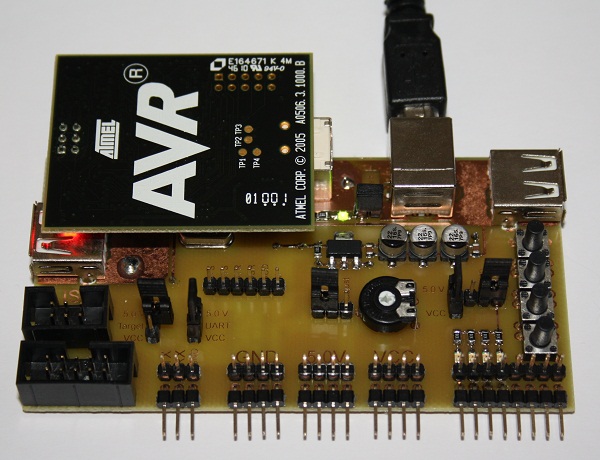

Der AVRISP wird umgedreht auf die Platine gesteckt. Nur für den USB Anschluss musste ich ein paar Kabel anlöten. Nun habe ich USB-Hub, Programmer, FT232, Stromversorgung, Target-VCC, Test-LEDs und Taster schön aufgeräumt auf einer Platine.
