ISP Serial Programmieradapter

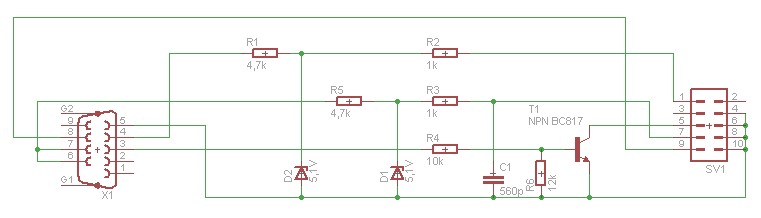

Mit 'PonyProg' kann man sehr einfach über den Serial-Port die fertigen HEX-Files auf den Mikrocontroller laden. Der Schaltplan zeigt so ziemlich die minimalste Beschaltung eines Programmieradapters. Komplizierter geht's natürlich immer.

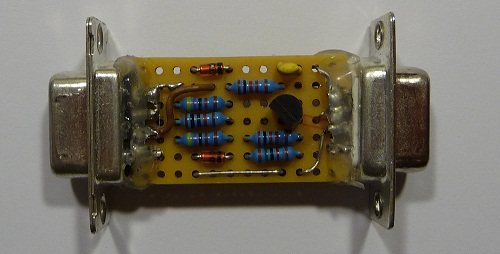

So sieht das ganze mit bedrahteten Bauelementen aus. Der Ausgang ist hier ebenfalls eine serielle Buchse zum direktem Anschluss an mein ATtiny2313 Testboard.

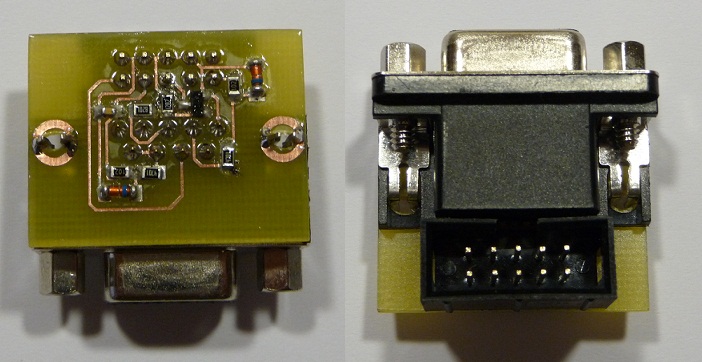

Dank SMD geht es noch kleiner. Hier ist jetzt der Ausgang der AVR typische 10-polige Wannenstecker.
